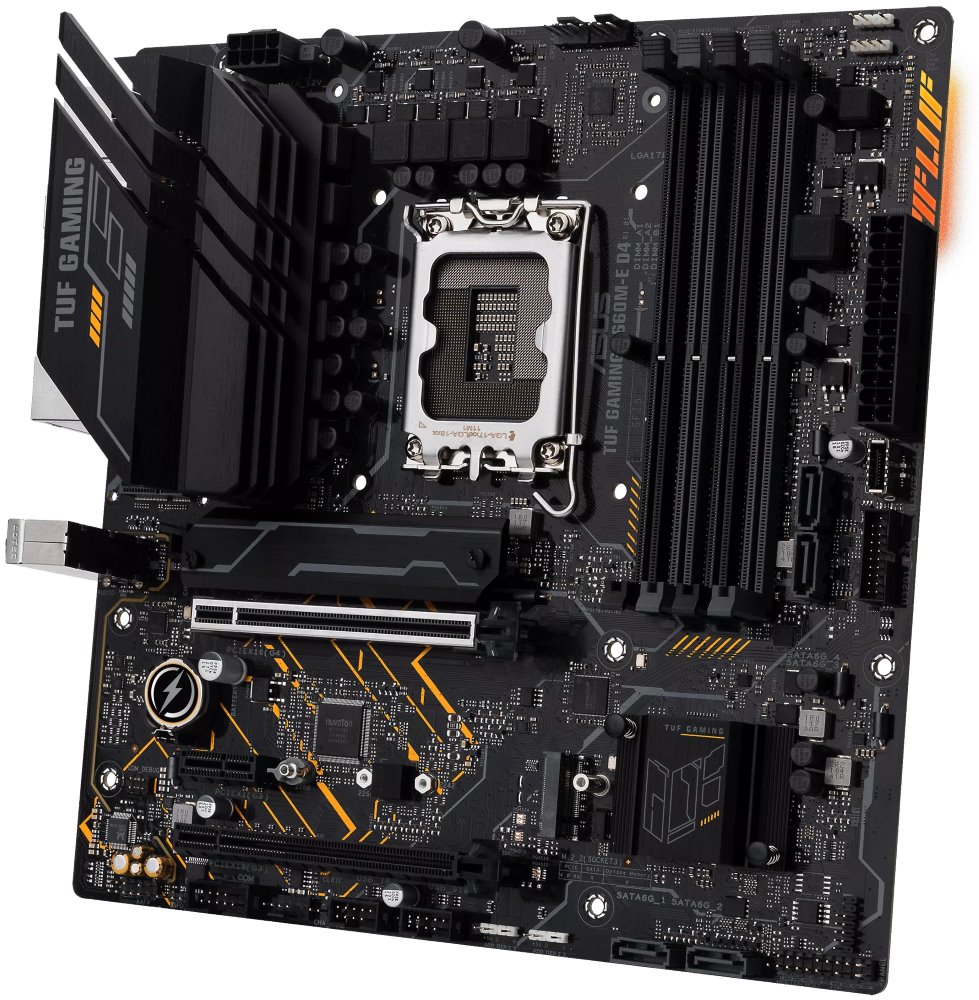

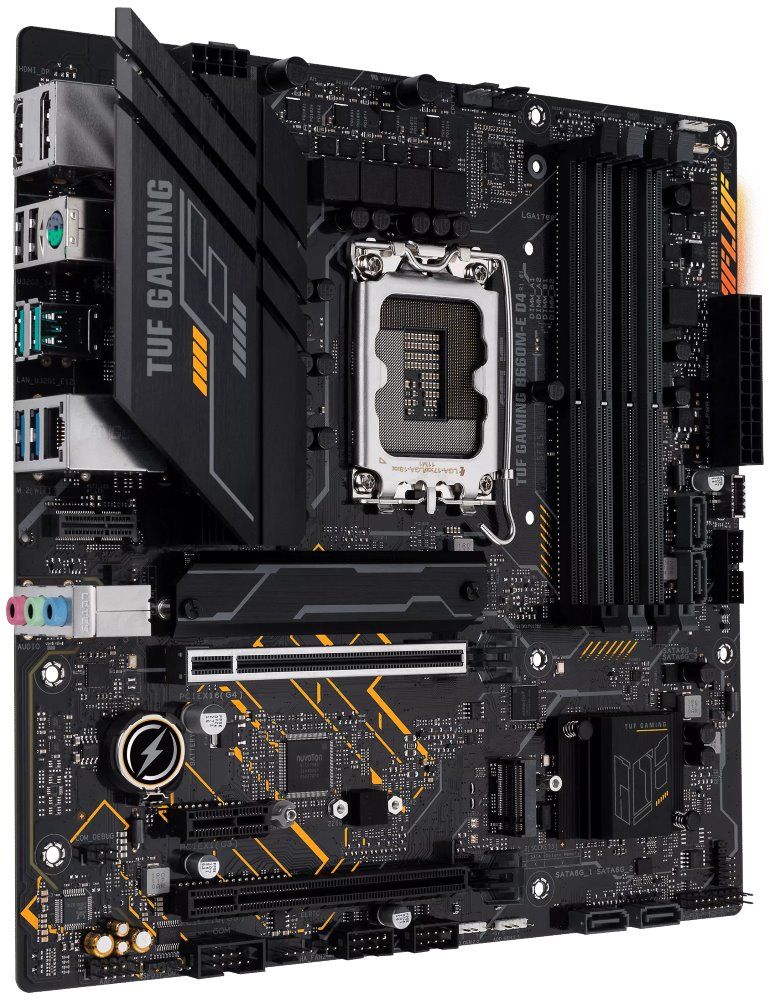

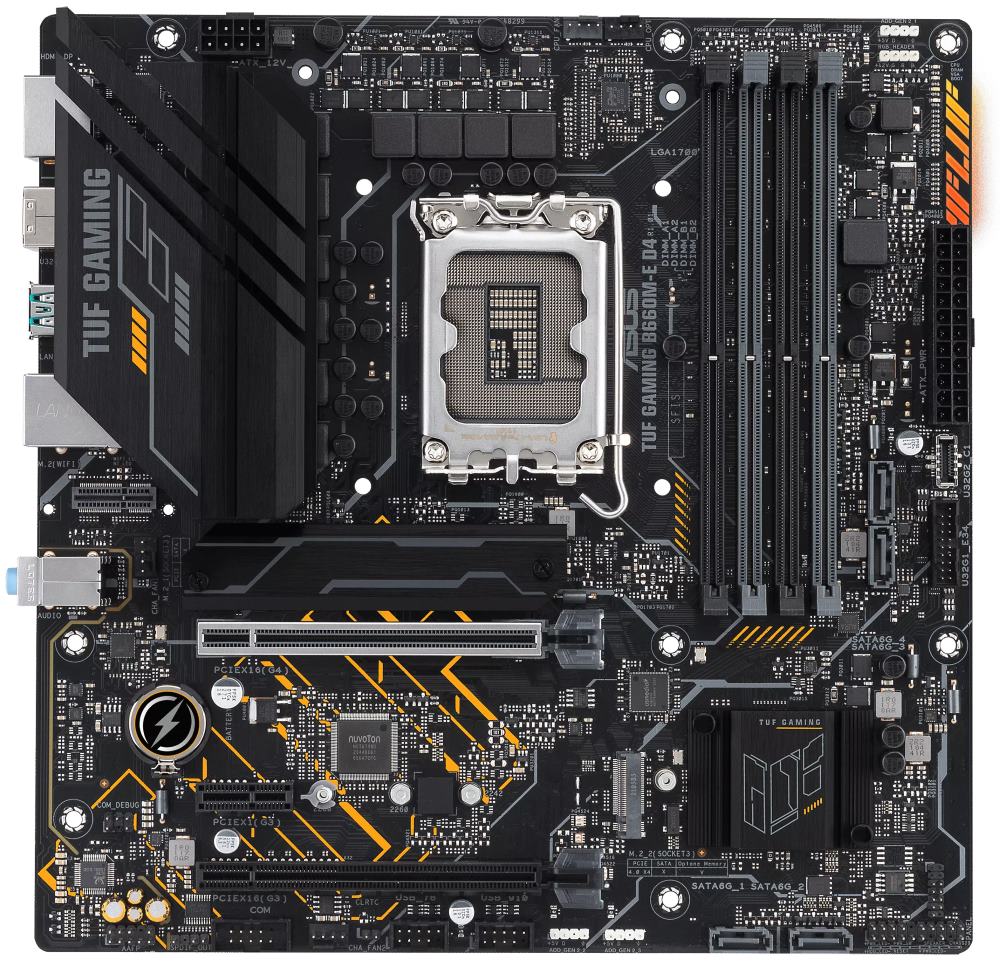

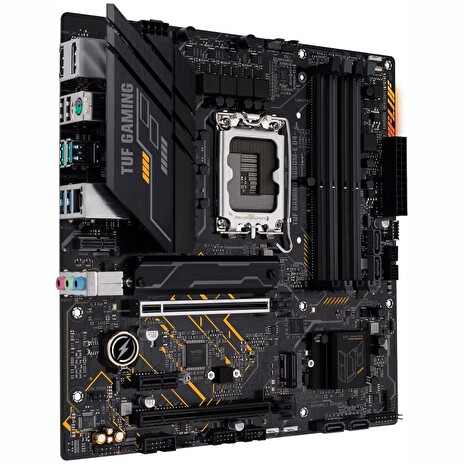

ASUS MB Sc LGA1700 TUF GAMING B660M-E D4, Intel B660, 4xDDR4, 1xDP, 1xHDMI, mATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada
Intel B660

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Podpora OptiMem II

Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B660 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot

Grafika
1x HDMI port, podporující max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim)
Intel B660 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora Intel Optane technologie
Podpora Intel Rapid Storage technologie

USB
2x USB 3.2 Gen2 typ A port na zadním panelu
1x USB 3.2 Gen2 (USB 3.1) typ C port dostupný přes interní USB konektor
4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio

LAN
1x Realtek 2,5Gigabit LAN řadič

Interní konektory
1x 24-pin hlavní napájecí konektor
1x 8-pin 12V napájecí konektor
4x SATA 6Gb/s konektor
2x M.2 slot, M Key
1x M.2 slot, E key pro Wi-Fi modul (není součástí)
1x USB 3.2 Gen2 typ C konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor volitelného ventilátoru CPU
2x 4-pin konektor ventilátoru skříně
3x konektor adresovatelného RGB LED pásku
1x konektor Aura RGB LED pásku
1x audio konektor předního panelu
1x konektor systémového panelu (včetně detekce otevření skříně)
1x propojka Clear CMOS
1x konektor S/PDIF výstupu
1x konektor sériového portu

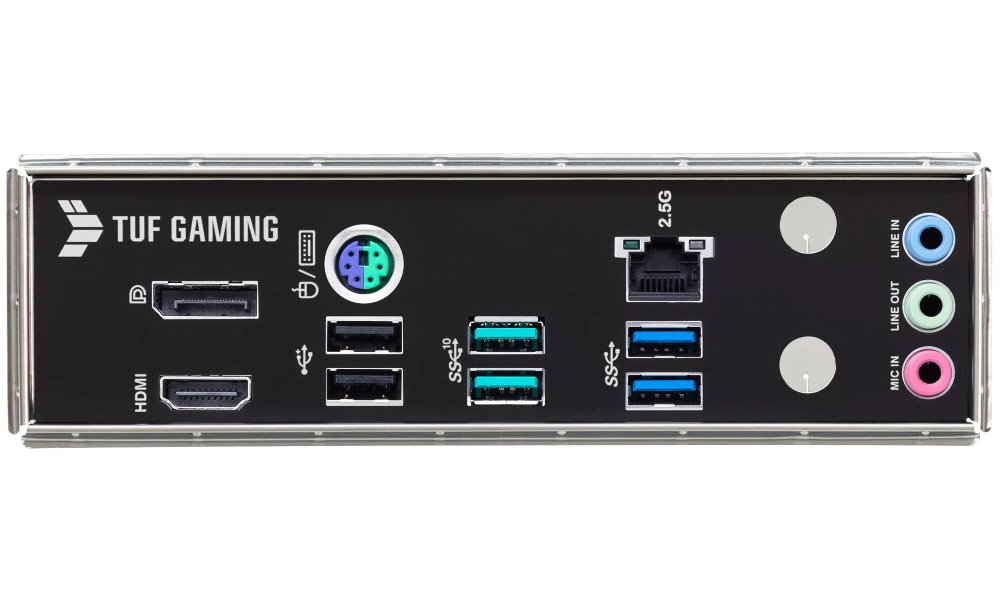

Porty na zadním panelu
1x PS/2 combo port klávesnice a myši
1x HDMI
1x DisplayPort
2x USB 3.2 Gen2 (USB 3.1 Gen2)
2x USB 3.2 Gen1 (USB 3.0)
2x USB 2.0
1x RJ-45
3x audio jack

Rozměry
24,4 x 24,4 cm
Micro ATX formát
